2-Flaschenanlage 4kg/h 50mbar PS16bar GF DAV OPSO PRV
1

2-Flaschenanlage 4kg/h 50mbar PS16bar GF DAV OPSO PRV

  • Inhalt: 1 Stück
  • Artikel-Nr.: 0507500
  • Für zwei Propangasflaschen mit 33 kg Füllgewicht
  • Manuelle Umschaltung – Flaschenwechsel ohne Betriebsunterbrechung
  • Regelt auf 50 mbar Betriebsdruck, Nenndurchfluss 4 kg/h
  • Mit Sicherheitseinrichtungen OPSO (SAV) und Sicherheitsabblaseventil PRV
  • Maximal zulässiger Druck PS 16 bar
  • Einzelarmaturen mit DIN-DVGW- bzw. DVGW-Baumusterprüfung
0 (0 Bewertungen)
415,05 €
inkl. 19% MwSt. zzgl. Versand
Lieferfrist: 8-12 Werktage
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentyone.com/wyp6kt0q46oe/plugin/12/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "EC8Y25HZRNM9A"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); script.setAttribute("logToken", "f6cb391697aa851e0234083341b05ad9"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.src = "https://cdn02.plentyone.com/wyp6kt0q46oe/plugin/12/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "EC8Y25HZRNM9A"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); script.setAttribute("logToken", "f6cb391697aa851e0234083341b05ad9"); }
if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('6aa6d9915b388', 'paylater', 'paypal', 'rect', 'gold'); }); } else { renderPayPalButtons('6aa6d9915b388', 'paylater', 'paypal', 'rect', 'gold'); } if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('6aa6d9915b388', 'paypal', 'buynow', 'rect', 'gold'); }); } else { renderPayPalButtons('6aa6d9915b388', 'paypal', 'buynow', 'rect', 'gold'); }

Auf einen Blick

50 mbar Betriebsdruck PS 16 bar 4 kg/h Nenndurchfluss DIN-DVGW / DVGW zertifiziert

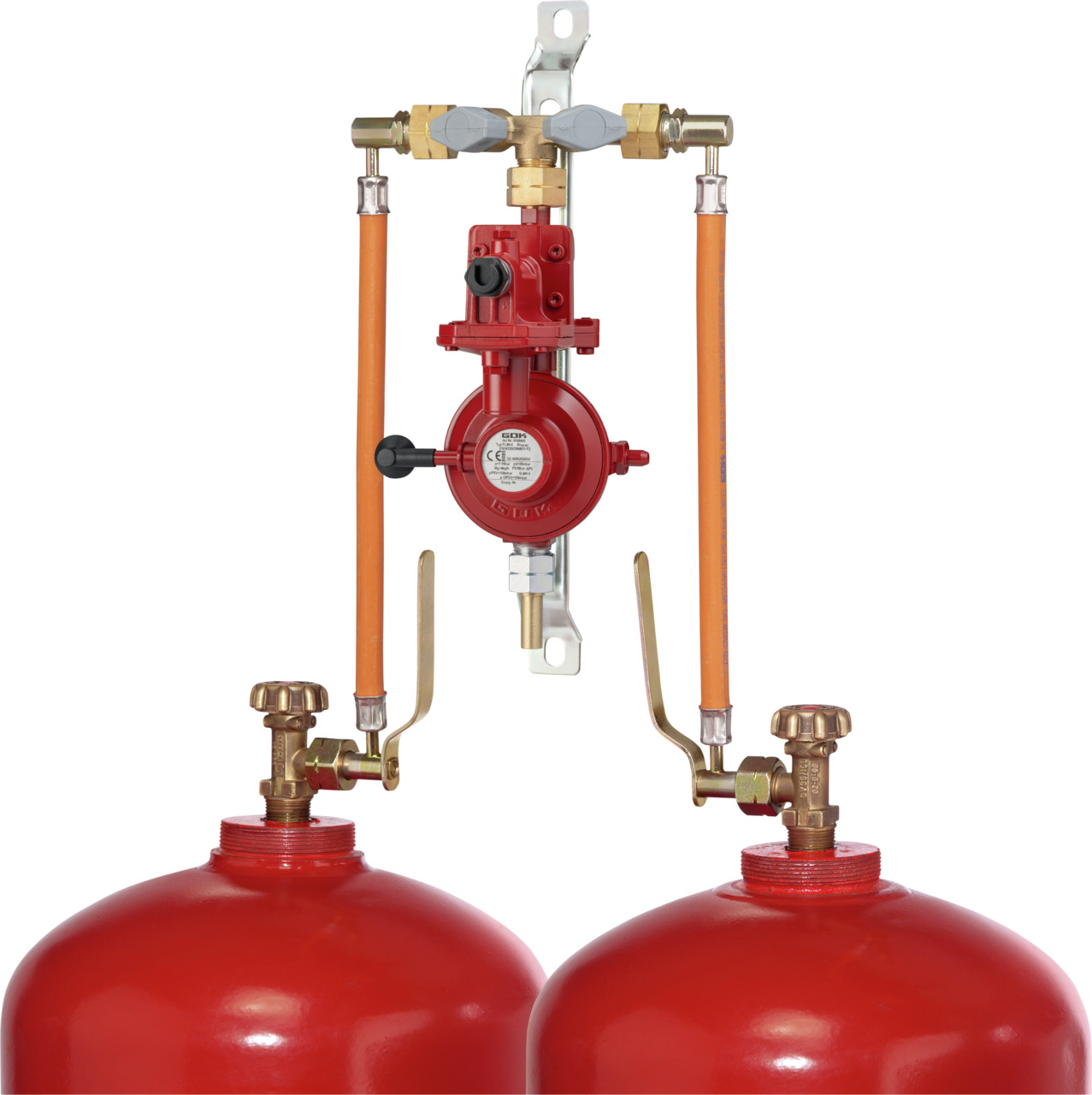

Die GOK 2-Flaschenanlage mit manueller Umschalteinrichtung (Artikel 0507500) versorgt Ihr Gasgerät zuverlässig aus zwei Propangasflaschen mit 33 kg Füllgewicht – ganz ohne Versorgungslücke. Sie ist für alle gedacht, die dauerhaft und wirtschaftlich mit Flüssiggas heizen oder kochen und dabei nicht mitten im Betrieb ohne Gas dastehen möchten.

Eine Flaschenanlage bündelt mehrere Gasflaschen und regelt den hohen Flaschendruck auf den Betriebsdruck herunter, den Ihr Gerät benötigt – hier auf 50 mbar. Über die manuelle Umschalteinrichtung entnehmen Sie das Gas wechselseitig: Ist eine Flasche leer, schalten Sie von Hand auf die volle Reserveflasche um. So ist ein Flaschenwechsel ohne Betriebsunterbrechung möglich, denn Sie tauschen die leere Flasche in Ruhe aus, während die zweite weiterläuft.

Die Anlage besteht aus Hochdruck-Schlauchleitungen mit Großflaschenanschluss, Rohrstücken, der manuellen Umschalteinrichtung, einem Niederdruckregler mit Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV), einem Sicherheitsabblaseventil PRV sowie Verschraubungsteilen und Halteschiene. OPSO und PRV sind Sicherheitseinrichtungen, die einen unzulässig hohen Druck überwachen und abführen.

Sicherheitshinweis

Flüssiggas ist Gefahrgut. Die Dimensionierung, Auslegung und der Anschluss der Flüssiggasanlage müssen nach der Technischen Regel Flüssiggas (DVFG-TRF) erfolgen und sind durch eine Fachkraft vorzunehmen. Beachten Sie zudem die vorgeschriebenen Prüfpflichten.

✓Versorgung aus zwei 33-kg-Propangasflaschen mit manueller Umschaltung
✓Flaschenwechsel ohne Betriebsunterbrechung – immer eine Reserveflasche in Bereitschaft
✓Regelt zuverlässig auf 50 mbar Betriebsdruck
✓Mit Sicherheitseinrichtungen OPSO (SAV) und Sicherheitsabblaseventil PRV
✓Einzelarmaturen mit DIN-DVGW- bzw. DVGW-Baumusterprüfzertifikat o. EU-Baumusterprüfbescheinigung GGV

Technische Daten

MerkmalAngabe
AusführungZweiflaschenanlage mit manueller Umschalteinrichtung
Nenndurchfluss4 kg/h
Ausgangsdruck (Betriebsdruck)50 mbar
Maximal zulässiger DruckPS 16 bar
FlaschenanschlussFür Gasflaschen mit 33 kg Füllgewicht (Großflaschenanschluss)
ÜbergangsstückRST 12 mm
LieferumfangHochdruck-Schlauchleitungen, Rohrstücke, manuelle Umschalteinrichtung, Niederdruckregler mit OPSO (SAV), Sicherheitsabblaseventil PRV, Verschraubungsteile, Halteschiene
KonformitätEinzelarmaturen mit DIN-DVGW- bzw. DVGW-Baumusterprüfzertifikat o. EU-Baumusterprüfbescheinigung GGV
Kürzel & Gewindegrößen bei Flüssiggas-Anschlüssen (LKS, RKS, W 21,8, ÜM, RVS u. v. m.)

Übersicht der gängigsten Kürzel, Gewindebezeichnungen und Anschlussmaße rund um Flüssiggas-Armaturen, Gasflaschenanschlüsse, Druckminderer und Campingkartuschen – damit du anhand von Kürzel und Maß erkennst, welches Zubehör zu deinem Anschluss passt.

Kürzel / SchreibweiseBedeutungTypische VerwendungDrehrichtungMaß / Durchmesser (ca.)
LKS / lksLinksgewindeSehr häufig bei Propan-/Flüssiggasanschlüssenlinkskein eigenes Maß (nur Drehrichtung)
LHLeft Hand = LinksgewindeGleichbedeutend mit lkslinkskein eigenes Maß
RKS / rksRechtsgewindeArmaturen / Adapter / Geräteanschlüsserechtskein eigenes Maß
RHRight Hand = RechtsgewindeGleichbedeutend mit rksrechtskein eigenes Maß
AGAußengewindeAdapter / Übergängeje nach AusführungMaß hängt vom Gewinde ab
IGInnengewindeAdapter / Übergängeje nach AusführungMaß hängt vom Gewinde ab
ÜMÜberwurfmutterSchlauchleitungen / Regleranschlüsseje nach GewindeMaß hängt vom Gewinde ab
KN / LH-KNKonusanschlussDichtende VerschraubunglinksMaß hängt vom Nenngewinde ab
PS (z. B. PS 10 bar)Max. zulässiger Druck (nach Druckgeräterichtlinie)Schlauch-/Armaturenkennzeichnung–kein Anschlussmaß
mbar (29 / 30 / 37 / 50 mbar)Regler-Ausgangsdruck50 mbar — Standard in Deutschland für Haushalt, Grill und ortsfeste Geräte · 30 mbar — Standard in deutschen Freizeitfahrzeugen (Wohnmobil, Caravan) · 29/37 mbar — im europäischen Ausland und bei Exportgeräten verbreitet. Maßgeblich ist immer das Typschild des Geräts.–kein Anschlussmaß
kg/hReglerdurchfluss / NennleistungDruckregler–kein Anschlussmaß
Standard-Flaschenventil (Propan/Butan DE)Gewindeanschluss nach DIN 477-1 Nr. 1 — gilt für 5-, 11- und 33-kg-Flaschen gleichermaßenFlaschenseite bei deutschen StahlflaschenlinksTypisch W 21,8 x 1/14" LH
RVS 8Rohrverschraubung / SchneidringverschraubungRohrleitung ↔ Armatur / Schlauch–für Rohr-Ø 8 mm (außen)
RVS 10Rohrverschraubung / SchneidringverschraubungRohrleitung ↔ Armatur / Schlauch–für Rohr-Ø 10 mm (außen)
RVS 12Rohrverschraubung / SchneidringverschraubungRohrleitung ↔ Armatur / Schlauch–für Rohr-Ø 12 mm (außen)
RVS 15Rohrverschraubung / SchneidringverschraubungRohrleitung ↔ Armatur / Schlauch, häufig bei Tank-/Heizöl-Anschluss–für Rohr-Ø 15 mm (außen)
RST 8 (oft als „RTS 8" geschrieben)Rohrstutzen 8 mmÜbergangsstücke / Verbinder–für 8 mm Schlauch/Rohr
RST 10 (oft als „RTS 10" geschrieben)Rohrstutzen 10 mmÜbergangsstücke / Verbinder–für 10 mm Schlauch/Rohr
G 1/8 LH / 1/8" lksBSP/G Rohrgewinde zylindrischKleinere Armaturen / AdapterlinksAußengewinde Ø ~9,73 mm
G 1/4 LH / 1/4" lksGewindeSchläuche / Regler / ArmaturenlinksAußengewinde Ø ~13,16 mm
G 3/8 LH / 3/8" lksGewindeGeräte-/AdapteranschlüsselinksAußengewinde Ø ~16,66 mm
G 1/2 LH / 1/2" lksGewindeGrößere Durchsätze / ArmaturenlinksAußengewinde Ø ~20,95 mm
G 1/8 RH / 1/8" rksGewindeKleinere Armaturen / AdapterrechtsAußengewinde Ø ~9,73 mm
G 1/4 RH / 1/4" rksGewindeArmaturen / ÜbergängerechtsAußengewinde Ø ~13,16 mm
G 3/8 RH / 3/8" rksGewindeGeräte-/AdapteranschlüsserechtsAußengewinde Ø ~16,66 mm
G 1/2 RH / 1/2" rksGewindeArmaturen / höhere DurchsätzerechtsAußengewinde Ø ~20,95 mm
EN 417 / AG 7/16"-28 UNEFSchraubkartusche (Camping-Gaskartusche)Anschraubgewinde an Campingkochern/-lampenrechtsAußengewinde 7/16" (~11,1 mm), 28 Gänge/Zoll
SBSSchlauchbruchsicherungSchließt automatisch bei Schlauchbruch/-abriss, sitzt zw. Flasche und Schlauch/Regler–kein Anschlussmaß
Clip-on 21 mmSteck-/Klemmanschluss (kein Gewinde)Regleranschluss in DK, UK, Irland– (Steckverbindung)21 mm Steckmaß
Clip-on JUMBO 35 mmSteck-/Klemmanschluss (kein Gewinde)Regleranschluss größerer Flaschen in DK, England, Finnland, Frankreich, Portugal– (Steckverbindung)35 mm Steckmaß
M20 x 1,5 (Truma)Anschlussgewinde Truma-Wohnmobil-/CaravananlagenWechselautomat ↔ SchlauchrechtsAußengewinde M20 x 1,5 mm
ACME 1¾"Trapezgewinde für Groß-/TankanschlüsseGroßgebinde-/Tankfüllanschlussrechts1¾" Trapezgewinde
Erdgas-Stecktülle / Gas-Schnellkupplung (DVGW)Steckverbindung für Erdgas-Geräte (anderes Gas als Flüssiggas)„Gassteckdose" für Herd/Kochfeld–herstellerspezifisch, DVGW-zertifiziert
OPSOOver-Pressure Shut-Off — Überdruck-Abschaltung im ReglerSicherheitsfunktion–kein Anschlussmaß
UPSOUnder-Pressure Shut-Off — Unterdruck-Abschaltung (z. B. bei leerer Flasche)Sicherheitsfunktion–kein Anschlussmaß
SAVSicherheitsabsperrventilSicherheitsfunktion–kein Anschlussmaß
TAE / T-TAEThermische Absperreinrichtung — schließt automatisch bei Hitze/BrandSicherheitsfunktion–kein Anschlussmaß
