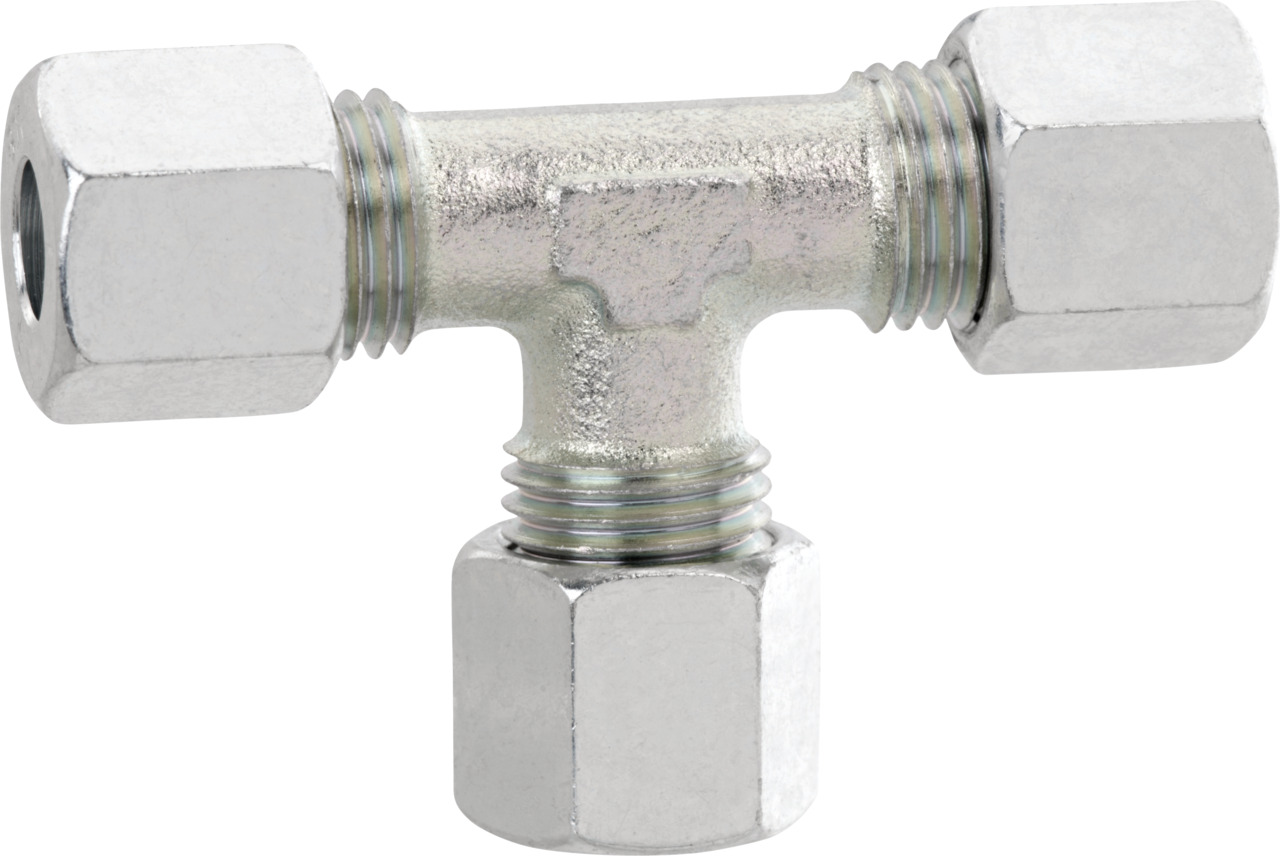

Verschraubung TL-X 10 x 10 x 10 Edelstahl 1.4571

Verschraubung TL-X 10 x 10 x 10 Edelstahl 1.4571

  • Inhalt: 1 Stück
  • Artikel-Nr.: 0751500
0 (0 Bewertungen)
49,19 €
inkl. 19% MwSt. zzgl. Versand
Lieferfrist: 4-7 Werktage
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentyone.com/wyp6kt0q46oe/plugin/12/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "EC8Y25HZRNM9A"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); script.setAttribute("logToken", "f70436c526b933b23a98adf6b49cdc95"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.src = "https://cdn02.plentyone.com/wyp6kt0q46oe/plugin/12/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "EC8Y25HZRNM9A"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); script.setAttribute("logToken", "f70436c526b933b23a98adf6b49cdc95"); }
if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('6a90ff1f6b62f', 'paylater', 'paypal', 'rect', 'gold'); }); } else { renderPayPalButtons('6a90ff1f6b62f', 'paylater', 'paypal', 'rect', 'gold'); } if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('6a90ff1f6b62f', 'paypal', 'buynow', 'rect', 'gold'); }); } else { renderPayPalButtons('6a90ff1f6b62f', 'paypal', 'buynow', 'rect', 'gold'); }

Produkthinweis:

Für die ordnungsgemäße Montage der Schneidringverschraubungen aus Edelstahl empfehlen wir den Einsatz eines Vormontagestutzens VOMO sowie die Verwendung von Gleitmittel!

Für die ordnungsgemäße Auswahl und Montage der Schneidringverschraubungen beachten Sie bitte die GOK-Montageanleitung und die Datenblätter Schneidring- und Einschraubverschraubungen (unter www.gok.de/Download-Center/Technische-Dokumentation/Montagehinweise bzw. www.gok.de/Download-Center/Technische-Dokumentation/Datenblaetter).

Werkstoff: Edelstahl (1.4571).

Alle Verschraubungen mit DVGW-Baumusterprüfzertifikat nach DIN 3387-1. Die DIN 3387-1 legt die Anforderungen und Prüfungen für Schneidringverschraubungen (Glattrohrverbinder) zur Verbindung von metallenen Gasleitungen, z.B. im Anwendungsbereich der TRF fest. Die Ausführungsdetails der Schneidringverschraubungen werden größtenteils in der EN ISO 8434-1, der DIN 2353 oder weiteren Normen festgelegt. Für eine eindeutige Beschreibung werden die genormten Bezeichnungen nach EN ISO 8434 angegeben (z.B. EN ISO 8434-1 – SC).

Kürzel & Gewindegrößen bei Flüssiggas-Anschlüssen (LKS, RKS, W 21,8, ÜM, RVS u. v. m.)

Übersicht der gängigsten Kürzel, Gewindebezeichnungen und Anschlussmaße rund um Flüssiggas-Armaturen, Gasflaschenanschlüsse, Druckminderer und Campingkartuschen – damit du anhand von Kürzel und Maß erkennst, welches Zubehör zu deinem Anschluss passt.

Kürzel / SchreibweiseBedeutungTypische VerwendungDrehrichtungMaß / Durchmesser (ca.)
LKS / lksLinksgewindeSehr häufig bei Propan-/Flüssiggasanschlüssenlinkskein eigenes Maß (nur Drehrichtung)
LHLeft Hand = LinksgewindeGleichbedeutend mit lkslinkskein eigenes Maß
RKS / rksRechtsgewindeArmaturen / Adapter / Geräteanschlüsserechtskein eigenes Maß
RHRight Hand = RechtsgewindeGleichbedeutend mit rksrechtskein eigenes Maß
AGAußengewindeAdapter / Übergängeje nach AusführungMaß hängt vom Gewinde ab
IGInnengewindeAdapter / Übergängeje nach AusführungMaß hängt vom Gewinde ab
ÜMÜberwurfmutterSchlauchleitungen / Regleranschlüsseje nach GewindeMaß hängt vom Gewinde ab
KN / LH-KNKonusanschlussDichtende VerschraubunglinksMaß hängt vom Nenngewinde ab
PS (z. B. PS 10 bar)Max. zulässiger Druck (nach Druckgeräterichtlinie)Schlauch-/Armaturenkennzeichnungkein Anschlussmaß
mbar (30 / 50 mbar)Regler-AusgangsdruckGeräteversorgung — 50 mbar deutscher/europäischer Standard, 30 mbar v. a. bei US-/Importgerätenkein Anschlussmaß
kg/hReglerdurchfluss / NennleistungDruckreglerkein Anschlussmaß
Standard-Flaschenventil (Propan/Butan DE)Gewindeanschluss nach DIN 477-1 Nr. 1 — gilt für 5-, 11- und 33-kg-Flaschen gleichermaßenFlaschenseite bei deutschen StahlflaschenlinksTypisch W 21,8 x 1/14" LH
RVS 8Rohrverschraubung / SchneidringverschraubungRohrleitung ↔ Armatur / Schlauchfür Rohr-Ø 8 mm (außen)
RVS 10Rohrverschraubung / SchneidringverschraubungRohrleitung ↔ Armatur / Schlauchfür Rohr-Ø 10 mm (außen)
RVS 12Rohrverschraubung / SchneidringverschraubungRohrleitung ↔ Armatur / Schlauchfür Rohr-Ø 12 mm (außen)
RVS 15Rohrverschraubung / SchneidringverschraubungRohrleitung ↔ Armatur / Schlauch, häufig bei Tank-/Heizöl-Anschlussfür Rohr-Ø 15 mm (außen)
RST 8 (oft als „RTS 8" geschrieben)Rohrstutzen 8 mmÜbergangsstücke / Verbinderfür 8 mm Schlauch/Rohr
RST 10 (oft als „RTS 10" geschrieben)Rohrstutzen 10 mmÜbergangsstücke / Verbinderfür 10 mm Schlauch/Rohr
G 1/8 LH / 1/8" lksBSP/G Rohrgewinde zylindrischKleinere Armaturen / AdapterlinksAußengewinde Ø ~9,73 mm
G 1/4 LH / 1/4" lksGewindeSchläuche / Regler / ArmaturenlinksAußengewinde Ø ~13,16 mm
G 3/8 LH / 3/8" lksGewindeGeräte-/AdapteranschlüsselinksAußengewinde Ø ~16,66 mm
G 1/2 LH / 1/2" lksGewindeGrößere Durchsätze / ArmaturenlinksAußengewinde Ø ~20,95 mm
G 1/8 RH / 1/8" rksGewindeKleinere Armaturen / AdapterrechtsAußengewinde Ø ~9,73 mm
G 1/4 RH / 1/4" rksGewindeArmaturen / ÜbergängerechtsAußengewinde Ø ~13,16 mm
G 3/8 RH / 3/8" rksGewindeGeräte-/AdapteranschlüsserechtsAußengewinde Ø ~16,66 mm
G 1/2 RH / 1/2" rksGewindeArmaturen / höhere DurchsätzerechtsAußengewinde Ø ~20,95 mm
EN 417 / AG 7/16"-28 UNEFSchraubkartusche (Camping-Gaskartusche)Anschraubgewinde an Campingkochern/-lampenrechtsAußengewinde 7/16" (~11,1 mm), 28 Gänge/Zoll
SBSSchlauchbruchsicherungSchließt automatisch bei Schlauchbruch/-abriss, sitzt zw. Flasche und Schlauch/Reglerkein Anschlussmaß
Clip-on 21 mmSteck-/Klemmanschluss (kein Gewinde)Regleranschluss in DK, UK, Irland– (Steckverbindung)21 mm Steckmaß
Clip-on JUMBO 35 mmSteck-/Klemmanschluss (kein Gewinde)Regleranschluss größerer Flaschen in DK, England, Finnland, Frankreich, Portugal– (Steckverbindung)35 mm Steckmaß
M20 x 1,5 (Truma)Anschlussgewinde Truma-Wohnmobil-/CaravananlagenWechselautomat ↔ SchlauchrechtsAußengewinde M20 x 1,5 mm
ACME 1¾"Trapezgewinde für Groß-/TankanschlüsseGroßgebinde-/Tankfüllanschlussrechts1¾" Trapezgewinde
Erdgas-Stecktülle / Gas-Schnellkupplung (DVGW)Steckverbindung für Erdgas-Geräte (anderes Gas als Flüssiggas)„Gassteckdose" für Herd/Kochfeldherstellerspezifisch, DVGW-zertifiziert
OPSOOver-Pressure Shut-Off — Überdruck-Abschaltung im ReglerSicherheitsfunktionkein Anschlussmaß
UPSOUnder-Pressure Shut-Off — Unterdruck-Abschaltung (z. B. bei leerer Flasche)Sicherheitsfunktionkein Anschlussmaß
SAVSicherheitsabsperrventilSicherheitsfunktionkein Anschlussmaß
TAE / T-TAEThermische Absperreinrichtung — schließt automatisch bei Hitze/BrandSicherheitsfunktionkein Anschlussmaß
