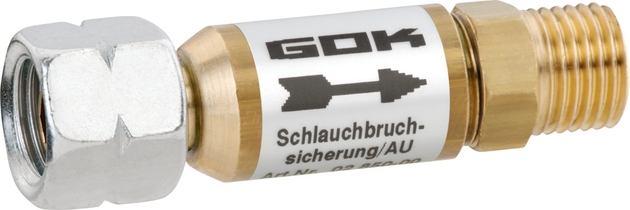

GOK Schlauchbruchsicherung 30 oder 50 mbar automatisch

GOK Schlauchbruchsicherung 30 oder 50 mbar automatisch

  • Inhalt: 1 Stück
  • Grundpreis: 23,89 €/Stück
  • Artikel-Nr.: 6406 - 0285000
  • Hersteller: GOK
  • Schließt automatisch bei Schlauchbruch oder unbeabsichtigtem Lösen der Schlauchleitung
  • Auslösung ab 10 % Nennfluss-Überschreitung – selbsttätiges Öffnen, geringe Leckgasmenge
  • Anschlüsse: G 1/4 LH-ÜM (Eingang/Regler) × G 1/4 LH-KN (Ausgang/Schlauch), max. 1,5 kg/h
  • DIN-DVGW geprüft, EU-Baumusterprüfbescheinigung GGV, erfüllt BGV D 34 §§ 9 und 10
  • Einfache Montage am Ausgang des Niederdruckreglers – zwischen Regler und Gasschlauch
4.74 (19 Bewertungen)
23,89 €
inkl. 19% MwSt. zzgl. Versand
Lieferfrist: 1-3 Werktage
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentyone.com/wyp6kt0q46oe/plugin/12/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "EC8Y25HZRNM9A"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); script.setAttribute("logToken", "4aa79b5d6f2975377ffa0bd0a770f50b"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.src = "https://cdn02.plentyone.com/wyp6kt0q46oe/plugin/12/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AfslQana4f4CQjHvRBnUc6vBJg5jgJuZFwM-SbrTiGKUAqB7MrxQv3QWFdQ6U1h7ogMDokT1DNBzRxMw"); script.setAttribute("data-user-id-token", ""); script.setAttribute("data-merchant-id", "EC8Y25HZRNM9A"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); script.setAttribute("sandbox", ""); script.setAttribute("googlePayComponent", 0); script.setAttribute("applePayComponent", 0); script.setAttribute("logToken", "4aa79b5d6f2975377ffa0bd0a770f50b"); }
if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('6aa9012f2a330', 'paylater', 'paypal', 'rect', 'gold'); }); } else { renderPayPalButtons('6aa9012f2a330', 'paylater', 'paypal', 'rect', 'gold'); } if (typeof paypal_plenty_sdk === 'undefined' || typeof renderPayPalButtons !== 'function') { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('6aa9012f2a330', 'paypal', 'buynow', 'rect', 'gold'); }); } else { renderPayPalButtons('6aa9012f2a330', 'paypal', 'buynow', 'rect', 'gold'); }

Auf einen Blick

50 mbar oder 29 mbar wählbar G 1/4 LH-ÜM × G 1/4 LH-KN max. 1,5 kg/h EU-Baumusterprüfbescheinigung GGV

Der Gasschlauch am Gasgrill reißt, löst sich an der Kupplung oder wird durch eine Wärmequelle beschädigt – und das Gas strömt unkontrolliert aus. Die GOK Schlauchbruchsicherung Niederdruck (Typ SBS/AU) verhindert genau das: Sie wird zwischen Niederdruckregler (Druckminderer) und Gasschlauch eingebaut und schließt den Gasdurchgang selbsttätig ab, sobald der Nenndurchfluss um 10 % überschritten wird. Dank selbsttätigem Öffnen bleibt die austretende Leckgasmenge gering; bei langen Schlauchleitungen öffnet die Sicherung verzögert.

Die SBS passt an den Ausgang eines Niederdruckreglers und verbindet sich über den Eingang G 1/4 LH-ÜM (Überwurfmutter, linkes Gewinde) mit dem Regler und über den Ausgang G 1/4 LH-KN (Kegelnippel, linkes Gewinde) mit dem Gasschlauch. Typische Einsatzfälle sind Gasgrill, Hockerkocher, Heizpilz (Terrassenstrahler), Paellabrenner oder Gasheizgeräte im Außenbereich – überall dort, wo eine Propangasflasche (z. B. 5 kg oder 11 kg) über einen Niederdruckregler und eine flexible Schlauchleitung versorgt wird. Bitte wählen Sie im Auswahlmenü den passenden Betriebsdruck Ihrer Anlage.

Sicherheitshinweis

Die Verbindungen der Schlauchbruchsicherung werden fest mit einem Maulschlüssel angezogen. Lassen Sie die Gasanlage bei Unsicherheit durch eine Fachkraft montieren und prüfen. Schlauchbruchsicherungen sollten spätestens 10 Jahre nach Herstellungsdatum ausgetauscht werden.

✓Schließt automatisch bei Schlauchbruch oder unbeabsichtigtem Lösen der Schlauchleitung
✓Auslösung, sobald der Nenndurchfluss um 10 % überschritten wird – selbsttätiges Öffnen, geringe Leckgasmenge
✓Anschlüsse G 1/4 LH-ÜM (Eingang, Reglerseite) × G 1/4 LH-KN (Ausgang, Schlauchseite) – passt an gängige GOK-Niederdruckregler
✓Wahlweise 50 mbar (für Deutschland) oder 29 mbar
✓DIN-DVGW geprüft, EU-Baumusterprüfbescheinigung GGV
✓Erfüllt die Anforderungen gemäß BGV D 34 §§ 9 und 10 (heute: DGUV Vorschrift 79)
✓Im Gewerbe Pflicht ab einer Schlauchlänge >400 mm (DGUV 110-010); privat/Outdoor ab >1.500 mm (DVGW G 612)

Häufige Fragen

Welche Druckstufe brauche ich – 50 mbar oder 29 mbar?

Für den Einsatz in Deutschland benötigen Sie ausschließlich die 50-mbar-Variante (GOK-Nr. 0285001). Die 29-mbar-Variante (GOK-Nr. 0285000) gilt bei Geräten, die auf einen Gasdruck von 30mbar ausgelegt sind.  Weitere Hintergründe zu 30 mbar, 50 mbar und Bestandsschutz erklärt unser Ratgeber Schlauchbruchsicherungen.

Passt diese Schlauchbruchsicherung an meinen Druckregler und meinen Gasschlauch?

Die SBS passt, wenn Ihr Niederdruckregler ausgangsseitig G 1/4 LH-KN (Kegelnippel, linkes Gewinde) hat und Ihr Gasschlauch eingangsseitig G 1/4 LH-ÜM (Überwurfmutter, linkes Gewinde) – das ist bei den meisten gängigen Schlauchgarnituren für Propangasflaschen in Deutschland der Fall. Prüfen Sie die Anschlussbezeichnungen an Regler und Schlauch, bevor Sie bestellen.

Ab wann ist eine Schlauchbruchsicherung Pflicht?

Im privaten Bereich (z. B. Camping, Grillen, Outdoor) ist eine Schlauchbruchsicherung ab einer Schlauchleitungslänge von mehr als 1.500 mm Pflicht (DVGW-Arbeitsblatt G 612). Im gewerblichen Betrieb gilt die Pflicht bereits ab einer Schlauchlänge von mehr als 400 mm gemäß DGUV Regel 110-010 (ehemals DGUV Vorschrift 79 / BGV D 34). Mehr dazu lesen Sie in unserem Beitrag zur DGUV Vorschrift 79.

Was wird zusätzlich benötigt, und darf ich die SBS selbst montieren?

Die Schlauchbruchsicherung wird zwischen einem passenden Niederdruckregler und einem Gasschlauch mit G 1/4 LH-Anschlüssen eingebaut – beides ist nicht im Lieferumfang enthalten. Die Montage ist handwerklich unkompliziert: Alle Verbindungen werden fest mit einem Maulschlüssel angezogen; anschließend ist eine Dichtheitsprüfung (z. B. mit Lecksuchspray) empfohlen. Im Zweifel sollte eine Fachkraft die Montage und Prüfung übernehmen.

Technische Daten

MerkmalAngabe
Hersteller / TypGOK, Typ SBS/AU
GOK-Bestellnummer0285001 (50 mbar) / 0285000 (29 mbar)
Betriebsdruck50 mbar (0285001) oder 29 mbar (0285000)
Anschluss Eingang (Reglerseite)G 1/4 LH-ÜM (Überwurfmutter, linkes Gewinde)
Anschluss Ausgang (Schlauchseite)G 1/4 LH-KN (Kegelnippel, linkes Gewinde)
Max. Durchfluss1,5 kg/h
EinbaupositionAm Ausgang des Niederdruckreglers
Zulassung / KonformitätDIN-DVGW geprüft, EU-Baumusterprüfbescheinigung GGV
NormerfüllungBGV D 34 §§ 9 und 10 (heute: DGUV Vorschrift 79)
Kürzel & Gewindegrößen bei Flüssiggas-Anschlüssen (LKS, RKS, W 21,8, ÜM, RVS u. v. m.)

Übersicht der gängigsten Kürzel, Gewindebezeichnungen und Anschlussmaße rund um Flüssiggas-Armaturen, Gasflaschenanschlüsse, Druckminderer und Campingkartuschen – damit du anhand von Kürzel und Maß erkennst, welches Zubehör zu deinem Anschluss passt.

Kürzel / SchreibweiseBedeutungTypische VerwendungDrehrichtungMaß / Durchmesser (ca.)
LKS / lksLinksgewindeSehr häufig bei Propan-/Flüssiggasanschlüssenlinkskein eigenes Maß (nur Drehrichtung)
LHLeft Hand = LinksgewindeGleichbedeutend mit lkslinkskein eigenes Maß
RKS / rksRechtsgewindeArmaturen / Adapter / Geräteanschlüsserechtskein eigenes Maß
RHRight Hand = RechtsgewindeGleichbedeutend mit rksrechtskein eigenes Maß
AGAußengewindeAdapter / Übergängeje nach AusführungMaß hängt vom Gewinde ab
IGInnengewindeAdapter / Übergängeje nach AusführungMaß hängt vom Gewinde ab
ÜMÜberwurfmutterSchlauchleitungen / Regleranschlüsseje nach GewindeMaß hängt vom Gewinde ab
KN / LH-KNKonusanschlussDichtende VerschraubunglinksMaß hängt vom Nenngewinde ab
PS (z. B. PS 10 bar)Max. zulässiger Druck (nach Druckgeräterichtlinie)Schlauch-/Armaturenkennzeichnung–kein Anschlussmaß
mbar (29 / 30 / 37 / 50 mbar)Regler-Ausgangsdruck50 mbar — Standard in Deutschland für Haushalt, Grill und ortsfeste Geräte · 30 mbar — Standard in deutschen Freizeitfahrzeugen (Wohnmobil, Caravan) · 29/37 mbar — im europäischen Ausland und bei Exportgeräten verbreitet. Maßgeblich ist immer das Typschild des Geräts.–kein Anschlussmaß
kg/hReglerdurchfluss / NennleistungDruckregler–kein Anschlussmaß
Standard-Flaschenventil (Propan/Butan DE)Gewindeanschluss nach DIN 477-1 Nr. 1 — gilt für 5-, 11- und 33-kg-Flaschen gleichermaßenFlaschenseite bei deutschen StahlflaschenlinksTypisch W 21,8 x 1/14" LH
RVS 8Rohrverschraubung / SchneidringverschraubungRohrleitung ↔ Armatur / Schlauch–für Rohr-Ø 8 mm (außen)
RVS 10Rohrverschraubung / SchneidringverschraubungRohrleitung ↔ Armatur / Schlauch–für Rohr-Ø 10 mm (außen)
RVS 12Rohrverschraubung / SchneidringverschraubungRohrleitung ↔ Armatur / Schlauch–für Rohr-Ø 12 mm (außen)
RVS 15Rohrverschraubung / SchneidringverschraubungRohrleitung ↔ Armatur / Schlauch, häufig bei Tank-/Heizöl-Anschluss–für Rohr-Ø 15 mm (außen)
RST 8 (oft als „RTS 8" geschrieben)Rohrstutzen 8 mmÜbergangsstücke / Verbinder–für 8 mm Schlauch/Rohr
RST 10 (oft als „RTS 10" geschrieben)Rohrstutzen 10 mmÜbergangsstücke / Verbinder–für 10 mm Schlauch/Rohr
G 1/8 LH / 1/8" lksBSP/G Rohrgewinde zylindrischKleinere Armaturen / AdapterlinksAußengewinde Ø ~9,73 mm
G 1/4 LH / 1/4" lksGewindeSchläuche / Regler / ArmaturenlinksAußengewinde Ø ~13,16 mm
G 3/8 LH / 3/8" lksGewindeGeräte-/AdapteranschlüsselinksAußengewinde Ø ~16,66 mm
G 1/2 LH / 1/2" lksGewindeGrößere Durchsätze / ArmaturenlinksAußengewinde Ø ~20,95 mm
G 1/8 RH / 1/8" rksGewindeKleinere Armaturen / AdapterrechtsAußengewinde Ø ~9,73 mm
G 1/4 RH / 1/4" rksGewindeArmaturen / ÜbergängerechtsAußengewinde Ø ~13,16 mm
G 3/8 RH / 3/8" rksGewindeGeräte-/AdapteranschlüsserechtsAußengewinde Ø ~16,66 mm
G 1/2 RH / 1/2" rksGewindeArmaturen / höhere DurchsätzerechtsAußengewinde Ø ~20,95 mm
EN 417 / AG 7/16"-28 UNEFSchraubkartusche (Camping-Gaskartusche)Anschraubgewinde an Campingkochern/-lampenrechtsAußengewinde 7/16" (~11,1 mm), 28 Gänge/Zoll
SBSSchlauchbruchsicherungSchließt automatisch bei Schlauchbruch/-abriss, sitzt zw. Flasche und Schlauch/Regler–kein Anschlussmaß
Clip-on 21 mmSteck-/Klemmanschluss (kein Gewinde)Regleranschluss in DK, UK, Irland– (Steckverbindung)21 mm Steckmaß
Clip-on JUMBO 35 mmSteck-/Klemmanschluss (kein Gewinde)Regleranschluss größerer Flaschen in DK, England, Finnland, Frankreich, Portugal– (Steckverbindung)35 mm Steckmaß
M20 x 1,5 (Truma)Anschlussgewinde Truma-Wohnmobil-/CaravananlagenWechselautomat ↔ SchlauchrechtsAußengewinde M20 x 1,5 mm
ACME 1¾"Trapezgewinde für Groß-/TankanschlüsseGroßgebinde-/Tankfüllanschlussrechts1¾" Trapezgewinde
Erdgas-Stecktülle / Gas-Schnellkupplung (DVGW)Steckverbindung für Erdgas-Geräte (anderes Gas als Flüssiggas)„Gassteckdose" für Herd/Kochfeld–herstellerspezifisch, DVGW-zertifiziert
OPSOOver-Pressure Shut-Off — Überdruck-Abschaltung im ReglerSicherheitsfunktion–kein Anschlussmaß
UPSOUnder-Pressure Shut-Off — Unterdruck-Abschaltung (z. B. bei leerer Flasche)Sicherheitsfunktion–kein Anschlussmaß
SAVSicherheitsabsperrventilSicherheitsfunktion–kein Anschlussmaß
TAE / T-TAEThermische Absperreinrichtung — schließt automatisch bei Hitze/BrandSicherheitsfunktion–kein Anschlussmaß
